Ultraterm (UV)HA

KOMBINOVANÉ UV / HORKOVZDUŠNÉ TUNELY

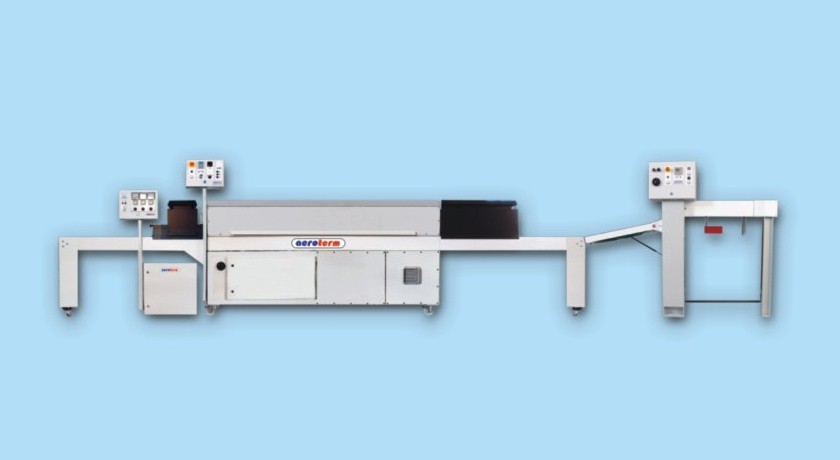

Kombinovaný UV vytvrzovací / horkovzdušný sušicí tunel určený pro vytvrzování UV barev a pro bezpečné sušení ředidlových barev nanesených tiskem na různých materiálech. Tunel sestává z nakládací sekce, horkovzdušné sekce a z výjezdové sekce s pohonem pásu. Na nakládací sekci je instalován UV most pro vytvrzování UV barev, výjezdová sekce je prodloužena a připravena pro pozdější případnou jednoduchou instalaci chladicí sekce.

Konstrukce a uspořádání zdroje UV záření dává dokonale rovnoměrné rozložení UV energie po celé pracovní šířce při výrazném potlačení tepelného ovlivnění potiskovaných předmětů. Reflektory, kterými jsou opatřeny použité UV lampy jsou vyrobeny ze speciálního materiálu se zvýšenou odrazivostí v UV oblasti a také jejich tvar zaručuje dokonalou rovnoměrnost rozložení UV záření po celé šířce pásu. Vytvrzovací komora UV mostu obsahuje jednu řadu UV lamp, každá UV lampa může být zapínána samostatně. Celkové tepelné ovlivnění potiskovaných předmětů je eliminováno vysoce kvalitními tepelnými filtry. Ovládací panel UV mostu je standardně vybaven ampérmetry pro možnost sledování pracovního režimu UV lamp a počitadly provozních hodin pro sledování opotřebení UV lamp (doporučena výměna po cca 1000 hodinách provozu).

Zařízení pracuje v horkovzdušné části s vysokorychlostním vysoce turbulentním prouděním, které umožňuje minimalizovat rozměry tunelu i jeho energetickou náročnost. Koncepce tunelu zajišťuje jeho vysokou účinnost. Velmi vysoká přesnost nastavení a udržování nastavené teploty je zaručena nejmodernějším typem teplotní regulace s automatickým laděním regulačních parametrů. Použitý systém regulace se vyznačuje velmi rychlým a přesným náběhem na nastavenou teplotu bez jejího překmitnutí a velmi přesným udržováním této nastavené teploty.

Pro pohon transportního pásu je využito moderní koncepce s bezúdržbovým bezkomutátorovým třífázovým motorem s převodovkou řízeným frekvenčním měničem, který umožňuje spojitou regulaci rychlosti transportního pásu. Nastavená rychlost je zobrazena na displeji přímo v m/min. Vysoce mechanicky odolný pás ze skelných vláken krytých teflonem. Potisknuté výrobky jsou na transportním pásu aerodynamicky přidržovány, takže nehrozí poškození výrobků při průchodu vytvrzovací komorou ani při velkých rychlostech pásu. Samozřejmostí je odsávání zplodin vznikajících při práci UV zdrojů. Speciálně vyvinuté clony minimalizují nebezpečí ozáření obsluhy UV zářením. Rozvaděčová skříň s ovládacím panelem zařízení, centrálním STOP tlačítkem a hlavním vypínačem celého zařízení. Perfektní hluková izolace, špičková funkce, jednoduchá obsluha, atraktivní design. Součástí zařízení je hlukově izolovaný odtahový ventilátor pro instalovaný UV most. Zařízení je konstruováno a vyrobeno tak, že odpovídá předpisům a normám zemí EU a je vybaveno CE deklarací. Zařízení je schváleno státní zkušebnou a hlediska bezpečného sušení látek obsahujících výbušná a hořlavá rozpouštědla.

Parametry ULT (UV)HA 770/50 ULT (UV)HA 1100/67 ULT (UV)HA 1500/56

šířka pásu [mm] 770 1 100 1 500

ozářená šířka [mm] 740 1 040 1 450

délka tunelu [mm] 5 500 6 700 5 600

šířka tunelu [mm] 1 399 1 700 2 200

výška tunelu [mm] 1 300

délka HA sekce [mm] 2 500

rychlost pásu [m/min] 2,5-15 2,5-15 2,5-15

max. výkon 650 ks B1/hod 950 ks B1/hod 500 ks B0/hod

lineární UV výkon [W/cm] 60/120

instalovaný příkon [kW] 19 26 46

elektrický přípoj 3 N PE 400 V

Technická specifikace
