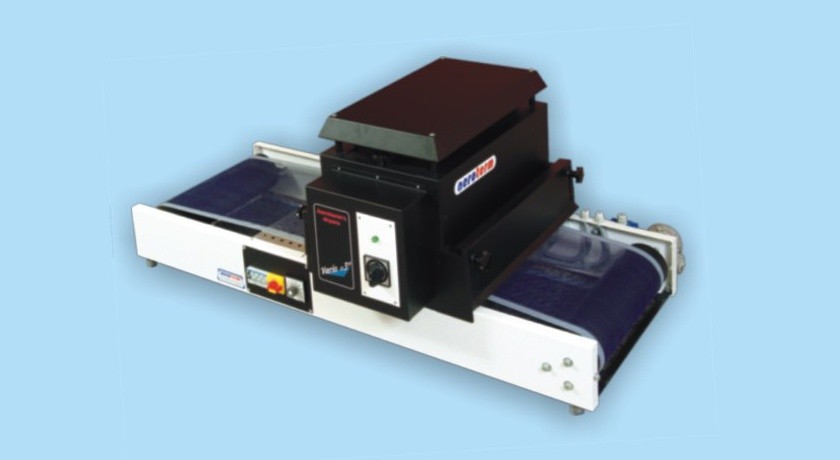

UV Vario Table

STOLNÍ UV VYTVRZOVACÍ TUNEL (FORMÁT B3)

UV vytvrzovací zařízení určené pro vytvrzování UV barev a UV laků za různými typy sítotiskových strojů a také pro laboratorní účely. Konstrukce a uspořádání zdroje UV záření dává dokonale rovnoměrné rozložení UV energie po celé pracovní šířce při výrazném potlačení tepelného ovlivnění potiskovaných předmětů. Reflektor, kterým je opatřena použitá UV lampa/UV lampy je vyroben ze speciálního materiálu se zvýšenou odrazivostí v UV oblasti a také jeho tvar zaručuje dokonalou rovnoměrnost rozložení UV záření po celé šířce pásu.

Celkové tepelné ovlivnění potiskovaných předmětů je eliminováno kvalitními teplotními filtry a vzduchovým nízkotlakým chlazením. Pro pohon transportního pásu je využito moderní koncepce s bezúdržbovým bezkomutátorovým třífázovým motorem s převodovkou řízeným frekvenčním měničem, který umožňuje spojitou regulaci rychlosti transportního pásu. Vysoce mechanicky odolný pás ze skelných vláken krytých teflonem.

Potisknuté výrobky jsou na transportním pásu aerodynamicky přidržovány, takže nehrozí poškození výrobků při průchodu vytvrzovací komorou ani při velkých rychlostech pásu. Samozřejmostí je odsávání zplodin vznikajících při práci UV zdrojů. Speciálně vyvinuté clony minimalizují nebezpečí ozáření obsluhy UV zářením.

Stolní provedení, ovládací panel s centrálním STOP tlačítkem a hlavním vypínačem celého zařízení. Perfektní hluková izolace, špičková funkce, jednoduchá obsluha, atraktivní design. Součástí dodávky jsou hlukově izolované odtahový a chladicí ventilátory. Zařízení je konstruováno a vyrobeno tak, že odpovídá předpisům a normám zemí EU a je vybaveno CE deklarací

Parametry UV VARIO"3" 420/14f Table 120t UV VARIO"3" 420/14f Table (2x120)t

šířka pásu [mm] 420 420

ozářená šířka přepínatelná [mm] 360 360

max. výška předmětu [mm] 30 30

rychlost pásu [m/min] 2,5 - 15 2,5 - 15

lineární ÚV výkon [W/cm] přepínatelný 60/120 přepínatelný 60/120/180/240

rozměry tunelu [mm] 1400x700x600 2000x700x600

instalovaný příkon [kW] 5,5 10

elektrický přípoj 3 N PE 400 V 3 N PE 400 V

Technická specifikace
